目的
従来アーク炉々壁に使用されている水冷パネルの中で、 低熱負荷のウィークスポット部分にA F P を使用し、
水冷化率を従来の80％から60％に引き下げ、
- a) 溶解熱的バランスを改善
- b) 炉壁に付着する大型地金の改善
- c) 炉壁付着地金の脱落防止
- d) b).c)に起因する鋼品質阻害の防止
- e) 水漏れ等のリスク回避、維持費及び修理費の削減
等を計りました。
操業効果
- a) 付着地金の減少
- 付着地金の厚み 水冷パネル・・390mm（Max) A F P ・・330mm
炉内容量が極度に小さくなる事がなく、スクラップ挿入時に炉上での抑え作業が減少しました。 - b) 付着地金の脱落
- 水冷パネルに比べ付着地金の脱落は極度に減少した。
特に出鋼直前の脱落が減少し、取鍋での「ふくれ現象」が無くなりました。 - c) 品質面への幸影響
- 付着地金の脱落が昇温期・精錬期に減少した為に、還元精錬作業がスムーズに進行し、
合金鉄・造滓材の使用量が減少しました。
脱酸・脱流作業が容易に行え、品質が安定しました。 - d) エネルギー削減効果
エネルギー削減効果を期待したが、大きな効果はでませんでした。
※ エネルギーを削減するには、水冷化率を50％以下に引き下げる必要があると考えます。差異 電力原単位 0 助燃バーナー ガス ▲0.3m3/t 助燃バーナー 酸素 ▲0.6m3/t
次回の施工はエネルギー削減効果を目的とします。- e) 安全面
- 水漏れの修理による炉休止、及び爆発等の心配がなく、また水管理が軽減されました。
水冷パネルと比べ、配管・ホースなどは不要なので、取り付け時間が半分で済み、また水漏れなどの点検も不要となります。
コスト効果
| 水冷パネルとの差異 | |
|---|---|
| 助燃バーナー ガス | ▲0.3m3/t |
| 助燃バーナー 酸素 | ▲0.6m3/t |
| 合金鉄 Fe-Si | ▲0.3Kg/t |
| 造滓材 石灰 | ▲1.0Kg/t |
| 造滓材 Si紛 | ▲0.2Kg/t |
| 工業用水 | ▲26,000円/t |
| 動力電力 | ▲45,000円/t |
品質効果・安全面などのメリットを除外して、上記表で算出すると、
年間約￥1,000万円（16万屯生産で）のメリットを得ました。
更に取付け個数を増やす事により、 エネルギー削減メリット・生産性向上メリットを得られると考えられます。

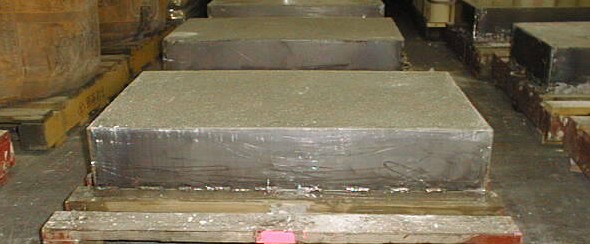

A・F・P パネル
※X・Y寸法、パネル厚みは御打合せとさせて戴きます。
※取付け寸法は水冷パネルと同じです。
※耐火物の特性
| アルミナ含有量 | シリカ含有量 | 使用温度 | |
|---|---|---|---|
| TCS-EX 170 | 83% | 12% | 1700℃ |
| TCS-185 | 98% | 0.5% | 1850℃ |
